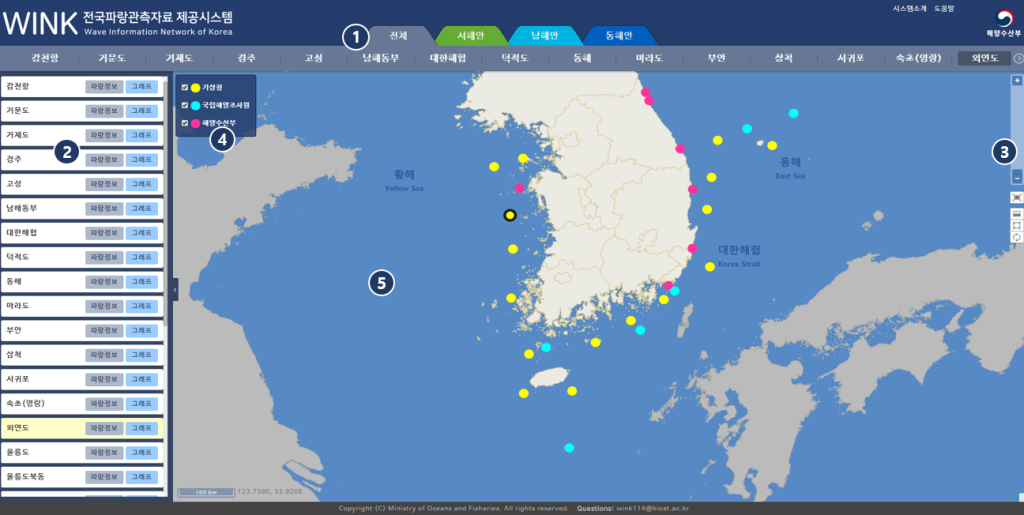

▣ 시스템화면구성

시스템 기본화면은 전체/서해/남해/동해의 관측지점을 표시 및 선택할 수 있는 상단메뉴와 선택영역에 대한 파랑정보와 그래프를 표시하는 좌측메뉴, 배경지도 및 관측정보 표시 및 범례, 지도레벨 등의 정보를 제공하는 지도메뉴로 구성되어 있습니다. ① 영역별 관측지점 이동기능 입니다(서해/남해/동해의 관측지점 확대이동). ② 좌측메뉴는 관측지점 확대이동 및 그래프, 관측정보 바로가기를 지원합니다. ③ 지도제어 기능입니다(지도레벨 표시 및 확대 축소지원, 전체/거리/면적/거리면적취소). ④ 관측기관 범례 On/Off를 지원합니다. ⑤ 배경지도 입니다(축척에 따라 기본배경 및 브이월드 지도 혼용으로 사용).

▣ 파랑관측지점선택

상단과 좌측의 관측지점이 마우스 커서 위치에 따라 하이라이트 처리되고, 선택을 통해 대상 지역으로 확대 이동 및 기본정보를 제공합니다. ① 관측지점 이동에 따라 지도에 하이라이트로 지점을 확인할 수 기능입니다. ② 관측지점의 그래프, 관측정보 바로가기 입니다. ③ 관측지점 바로가기를 클릭했을 때 해당지점에 대한 위치이동 및 확대 기능입니다. ④ 위의 ③번 항목 선택 후 선택지점을 중심으로 확대이동 및 상세지도를 표시합니다.

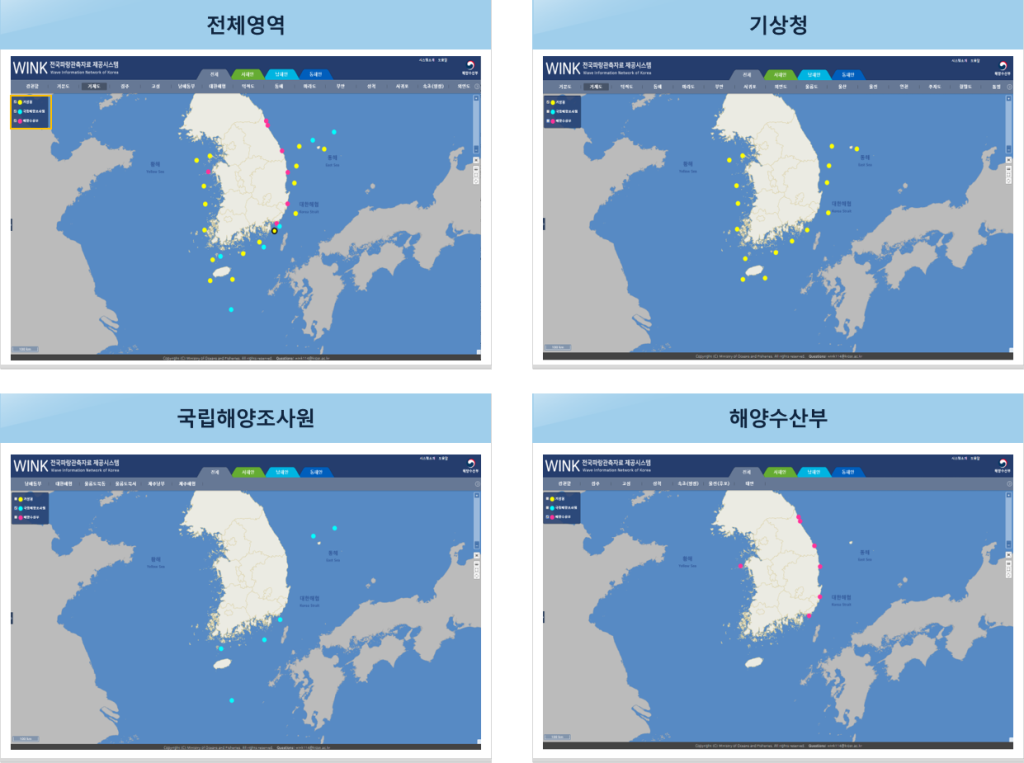

▣ 파랑관측지점 ON/OFF

범례기능은 관리기관별 관측지점의 위치를 색으로 구분하여 표시하고, On/Off 선택을 통해 원하는 관리기관의 관측지점만 표시할 수 있도록 지원하고 있습니다.

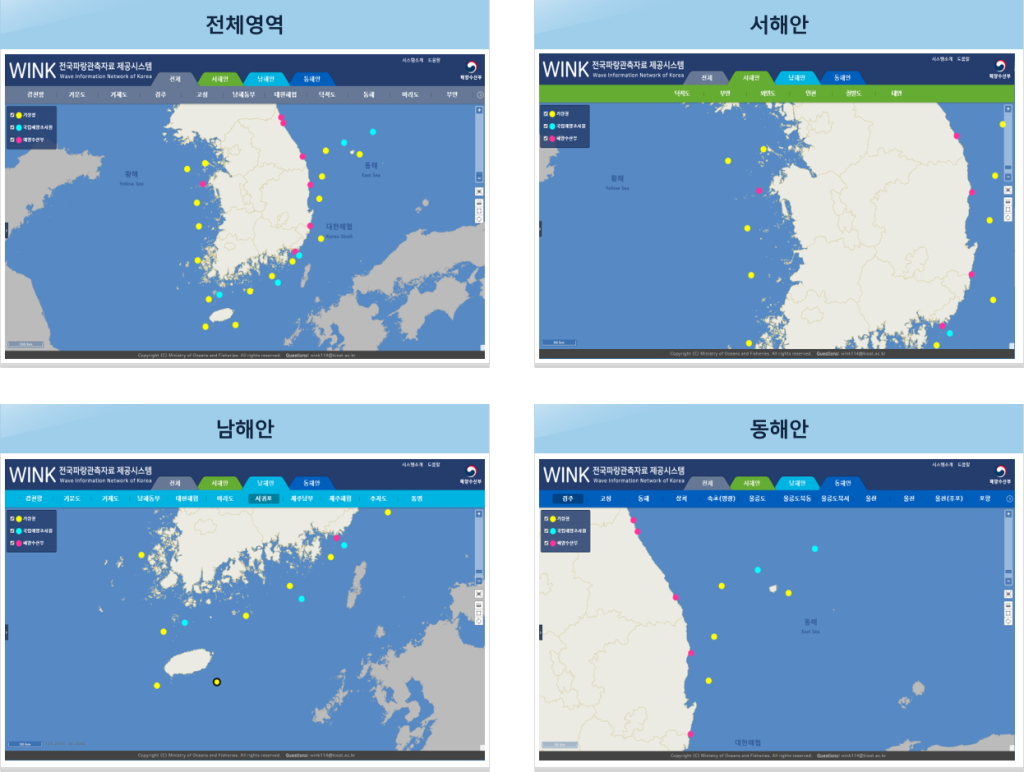

▣ 영역별 관측지점 이동

상단메뉴는 전체/서해/남해/동해안의 영역에 해당하는 관측지점을 화면중심으로 이동시켜 사용자 편의성을 증진시켰습니다.

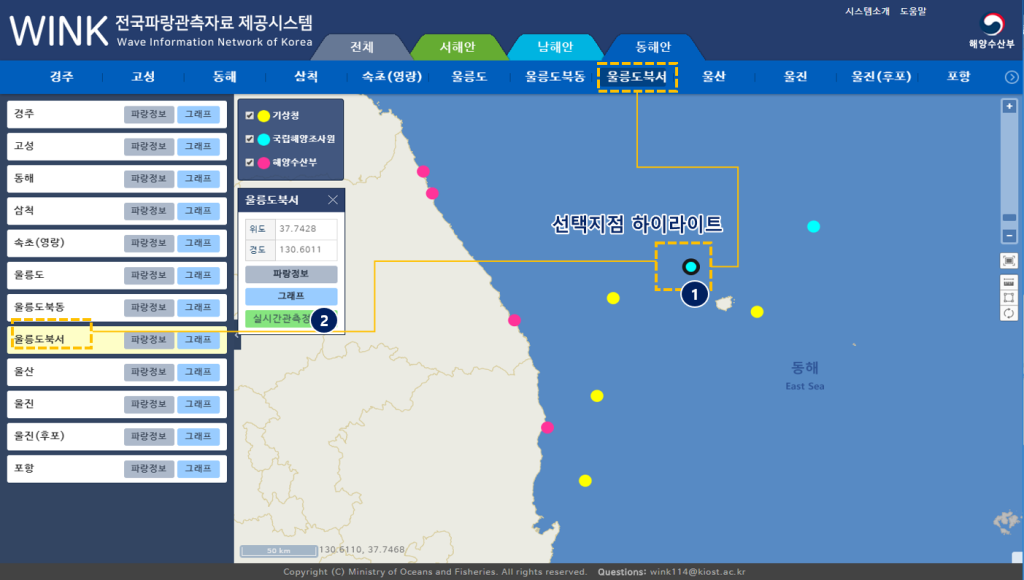

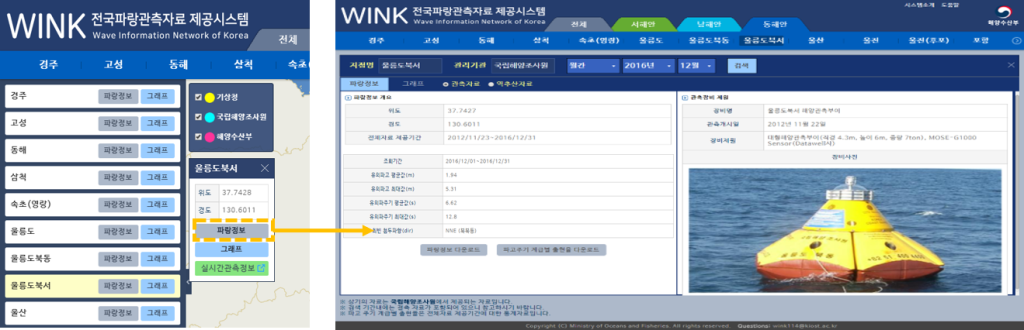

▣ 관측지점 정보 표시

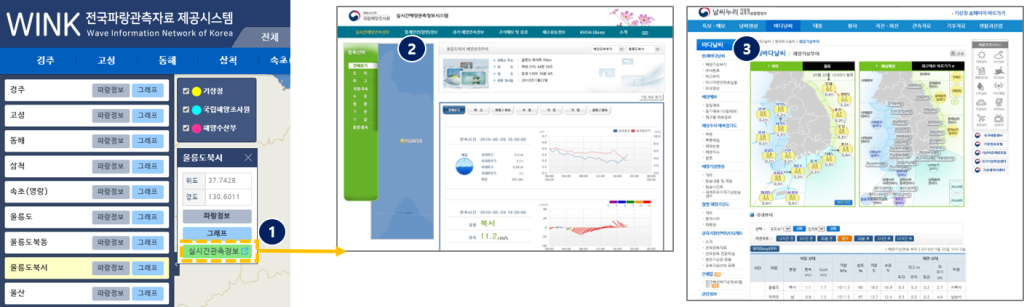

지도화면에 표시된 관측지점을 마우스로 선택하면 상단 및 좌측메뉴의 해당 항목이 하이라이트되고, 지도화면에 관측지점 정보를 표시하는 박스가 활성화됩니다. ① 선택지점이 하이라이트 표시됩니다. ② 관측지점 클릭 시 기본정보가 표시됩니다. 관측지점 기본정보는 지점명, 위치정보, 관측정보, 실시간정보 등을 제공하며, 파랑정보는 관련통계 및 장비제원 정보를 확인할 수 있습니다. 관측지점 기본정보는 지점명, 위치정보, 관측정보, 실시간정보 등을 제공하며, 실시간정보는 기상청과 국립해양조사원 실시간정보 제공사이트로 연계되어 정보를 제공합니다. ① 선택지점의 실시간관측정보를 확인할 수 있습니다. ② 국립해양조사원이 관리하는 관측지점은 실시간 해양관측 정보시스템과 연계하여 실시간정보 제공합니다. ③ 기상청이 관리하는 관측지점은 날씨누리 사이트와 연계하여 실시간 정보 제공합니다.

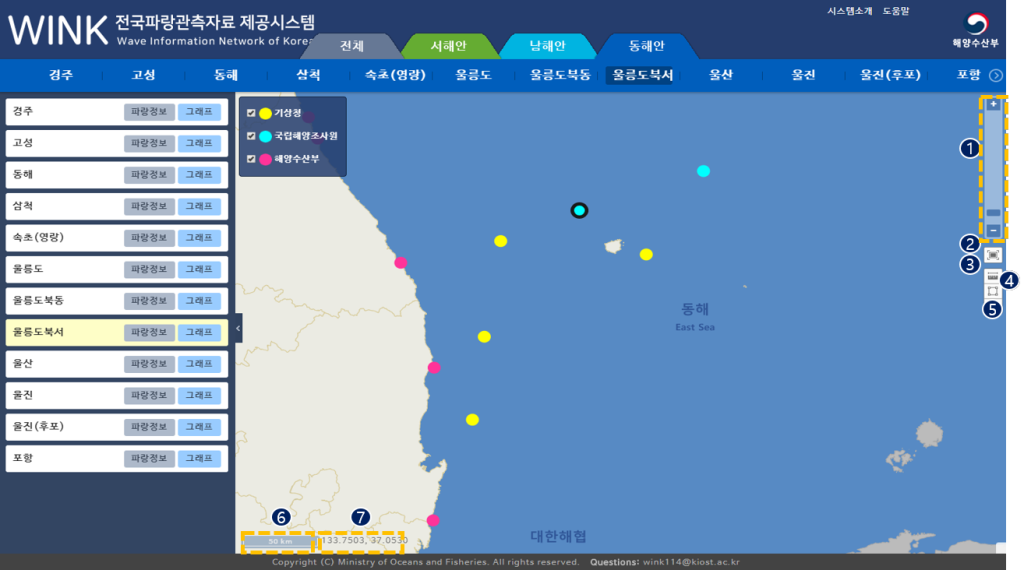

▣ 지도제어기능

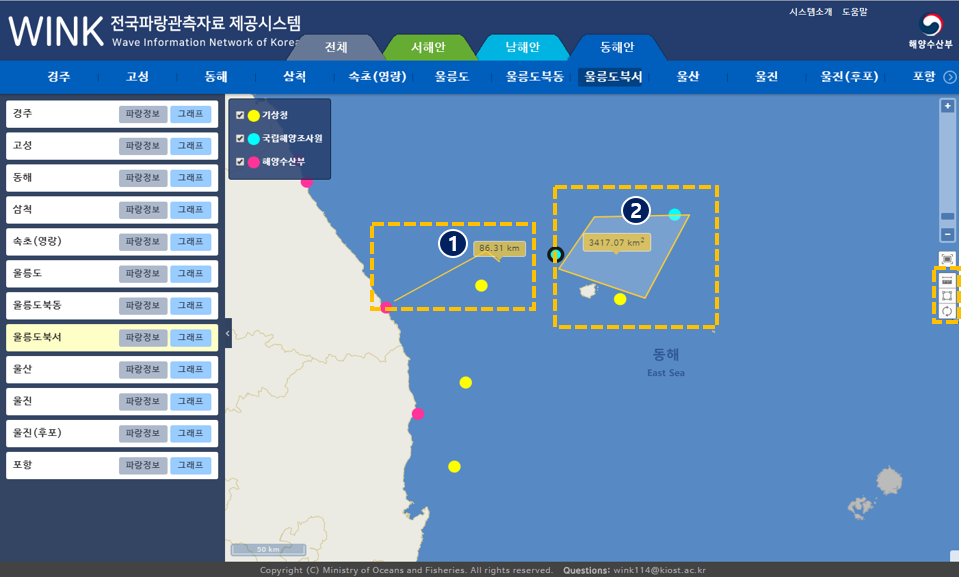

좌표정보를 보유한 지도서비스를 제공하며, 실제 거리 및 면적에 대한 측정기능을 제공하며, 화면제어기능은 확대, 축소, 이동, 전체화면, 거리측정, 면적측정, 측정지우기로 구성되어 있고, 간단한 마우스 조작을 통해 제공합니다. ① 화면확대 및 축소를 지원합니다. ② 선택하면 전체화면으로 지도를 표시합니다. ③ 선택하고 왼쪽 마우스버튼으로 지도를 클릭하면 선택된 지점까지의 거리를 확인할 수 있고, 오른쪽 마우스버튼을 클릭하여 최종거리 표시 및 기능을 종료합니다. ④ 선택하고 왼쪽 마우스버튼을 클릭하여 다각형을 생성하는 방식으로 면적을 확인할 수 있습니다(오른쪽 마우스버튼을 클릭하여 종료). ⑤ 버튼은 거리 및 면적 측정한 결과를 지우는 기능입니다. ⑥ 화면축척에 맞는 스케일를 표시합니다. ⑦ 화면상에 위치한 마우스의 위치정보를 표시합니다. 거리측정은 왼쪽 마우스 버튼을 이용해 선택한 거리와 전체 거리를 확인 가능하며, 면적은 다각형 영역에 대한 측정을 지원합니다. 왼쪽 버튼을 더블클릭하여 측정종료를 할 수 있고 종료 시 측정값이 표시됩니다. 또한 측정값 삭제 버튼을 통하여 삭제가 가능합니다. ① 지도상의 실제거리를 측정합니다. ② 지도상의 실제면적을 측정합니다.

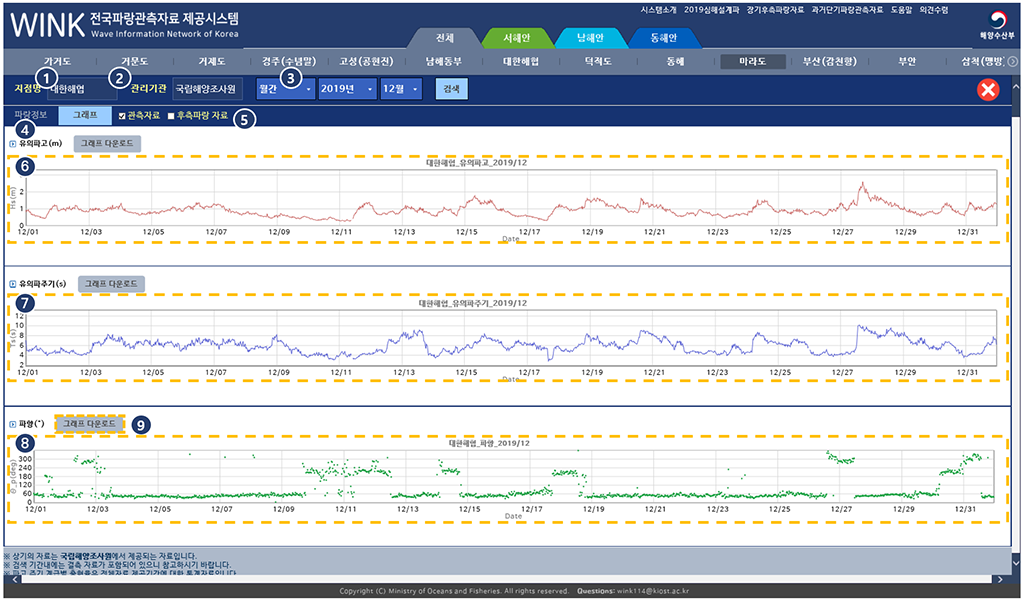

▣ 그래프 화면구성

그래프 기능의 화면구성은 다음과 같습니다. ① 선택된 관측지점 명칭을 표시합니다. ② 선택된 관측지점의 관리기관을 표시합니다. ③ 연간, 월간, 일간, 지정기간을 선택하여 검색합니다. ④ 탭메뉴를 선택하여 그래프/파랑정보를 확인할 수 있습니다. ⑤ 관측자료, 후측파랑자료를 선택합니다.(중첩가능) ⑥ 유의파고에 대한 검색결과를 표시합니다. ⑦ 첨두주기에 대한 검색결과를 표시합니다. ⑧ 파향에 대한 검색결과를 표시합니다(기상청이 관리하는 관측지점은 제공하지 않습니다). ⑨ 그래프 이미지다운로드 기능입니다.

▣ 그래프 기능

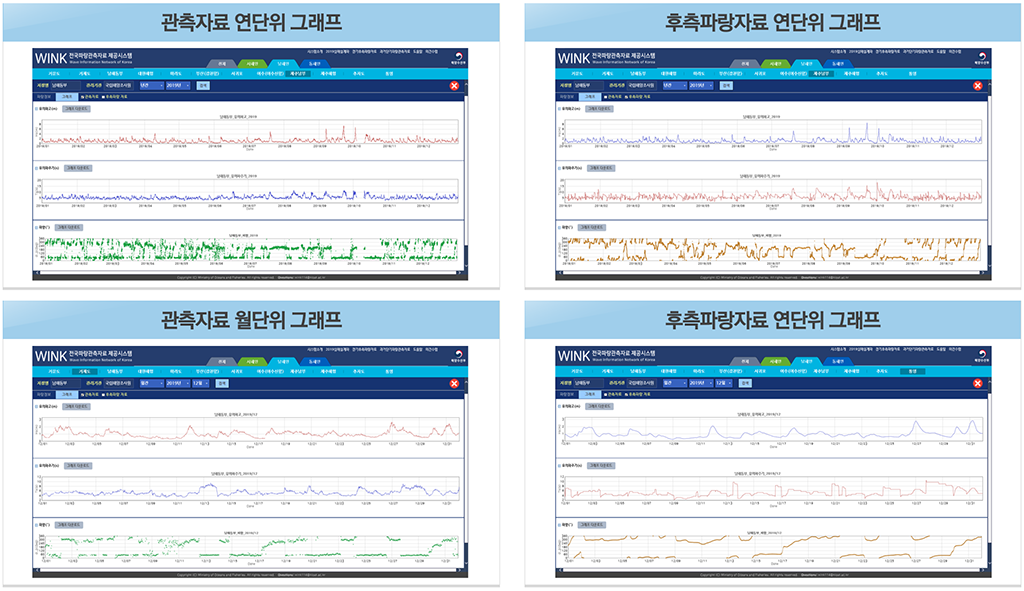

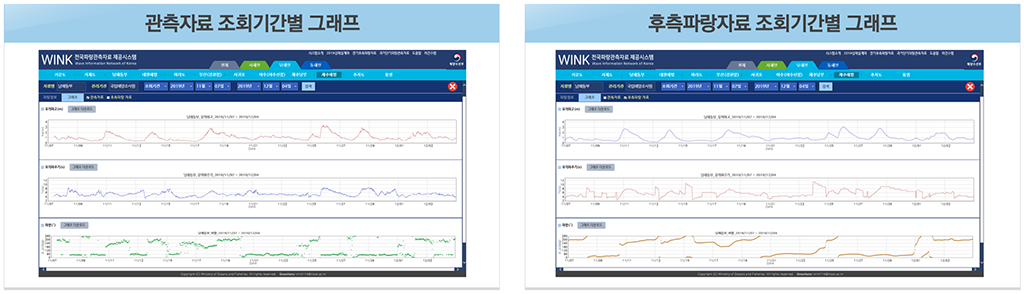

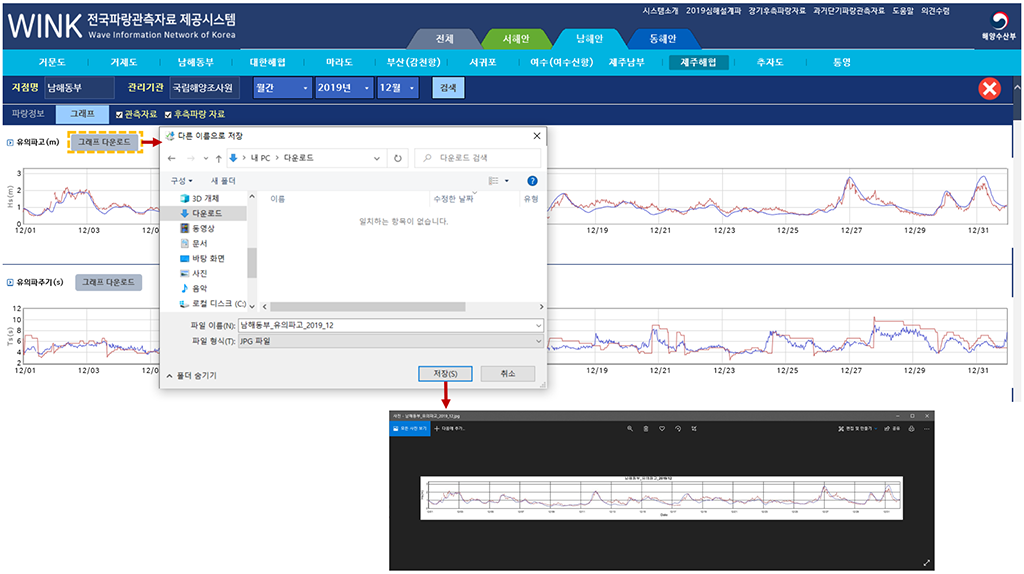

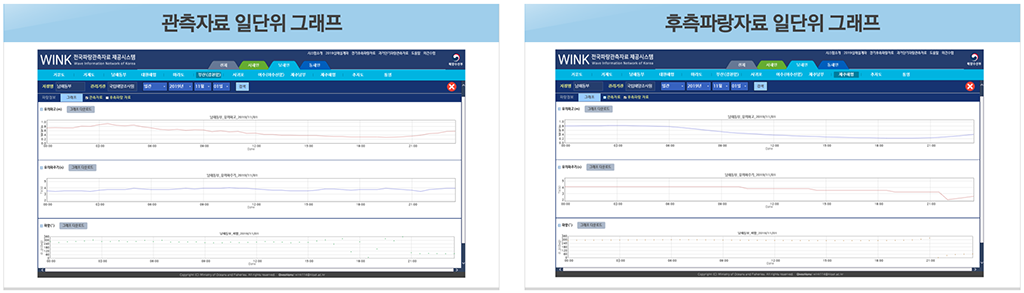

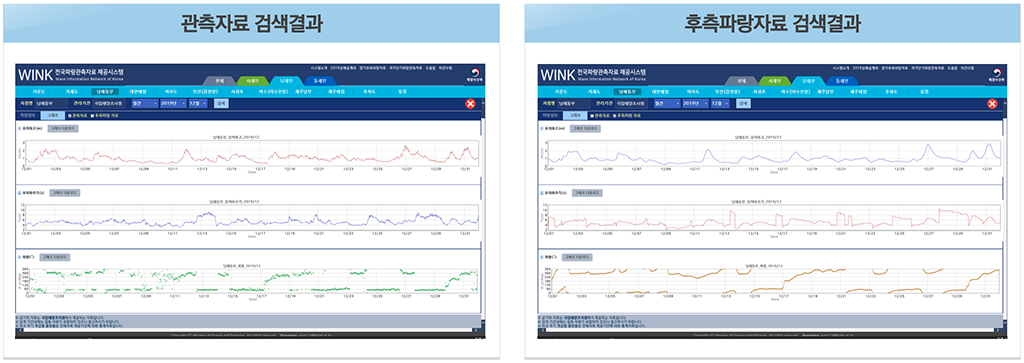

관측지점별로 관측자료 및 후측파랑자료에 대한 유의파고, 유의파주기, 파향 정보를 그래프 형태로 제공합니다. 그래프 정보는 이미지로 다운로드하여 다양한 형태로 활용할 수 있도록 지원합니다. 선택된 관측지점에 대한 연단위, 월단위, 일단위, 기간지정 등의 조건을 선택하여 그래프 정보를 파악할 수 있도록 지원합니다. 검색순서는 관측지점 선택 → 검색조건(일/월/년/지정기간) 선택 → 기간선택 → 검색 순으로 진행합니다.

▣ 파랑정보 화면구성

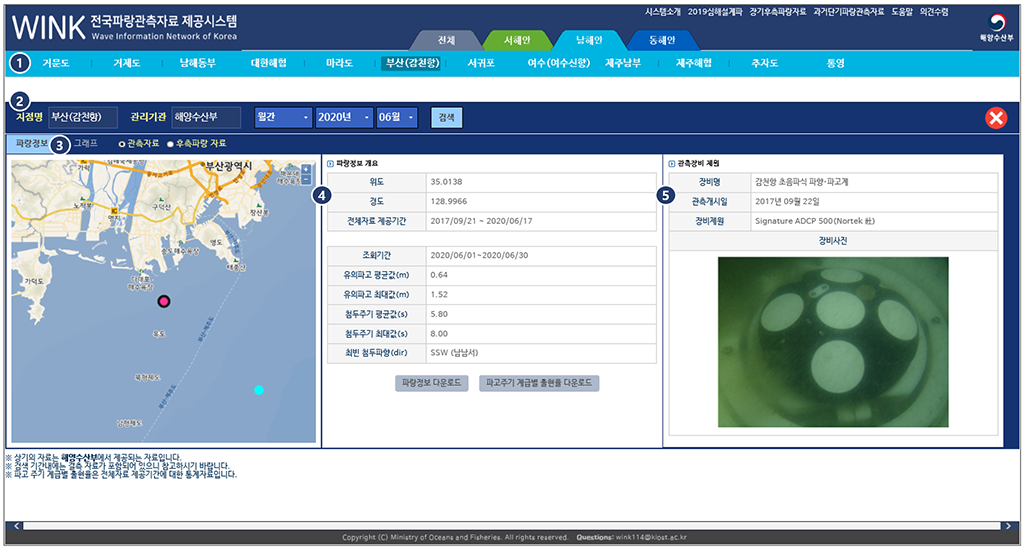

파랑정보 메뉴의 기본구성은 다음과 같습니다. ① 관측지점 선택 기능입니다. ② 지점명, 관측기관 표시 및 검색기능 입니다(연간, 월간, 일간, 지정기간). ③ 그래프/파랑정보 탭메뉴 및 관측자료, 후측파랑자료 기능입니다. ④ 검색조건에 맞는 파랑정보를 제공합니다(위치정보, 관측기간, 유의파고 평균값, 유의파고 최대값, 첨두주기 평균값, 첨두주기 최대값). ⑤ 관측장비제원 입니다(장비명, 관측개시일, 장비제원, 장비사진).

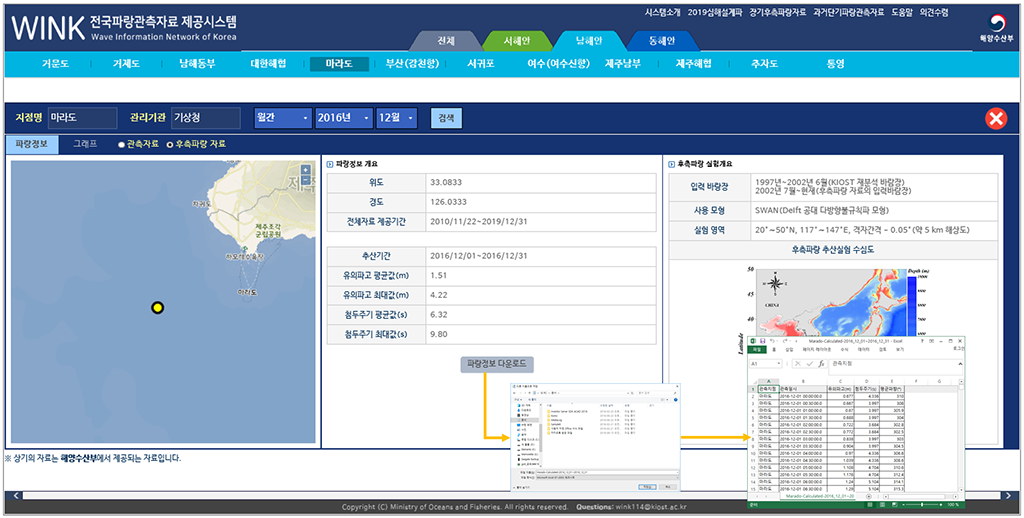

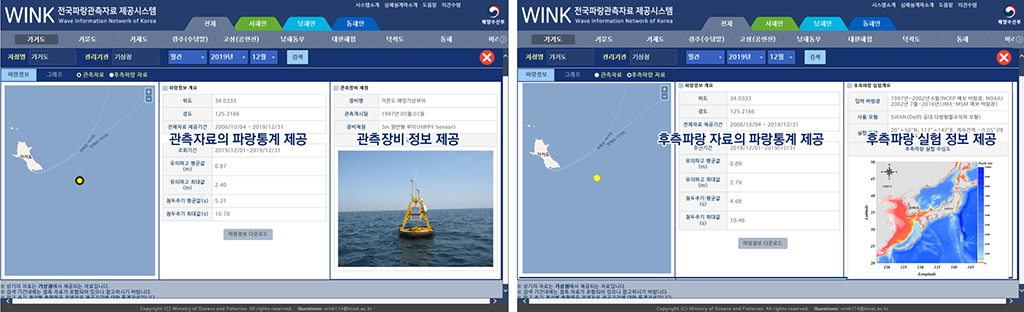

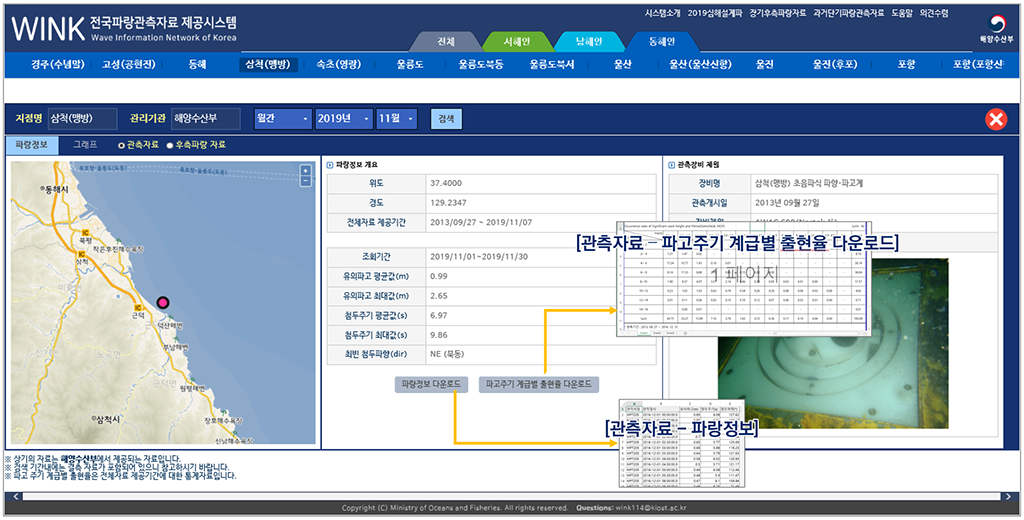

▣ 파랑정보 확인

관측 및 후측파랑자료에 대한 파랑 통계를 제공하고, 관측자료의 관측장비 제원과 후측파랑자료의 역추산파랑 실험 기본정보를 제공하고 있습니다 파랑정보와 파고주기 계급별 출현율 엑셀자료 다운로드 기능을 제공하고 있습니다.

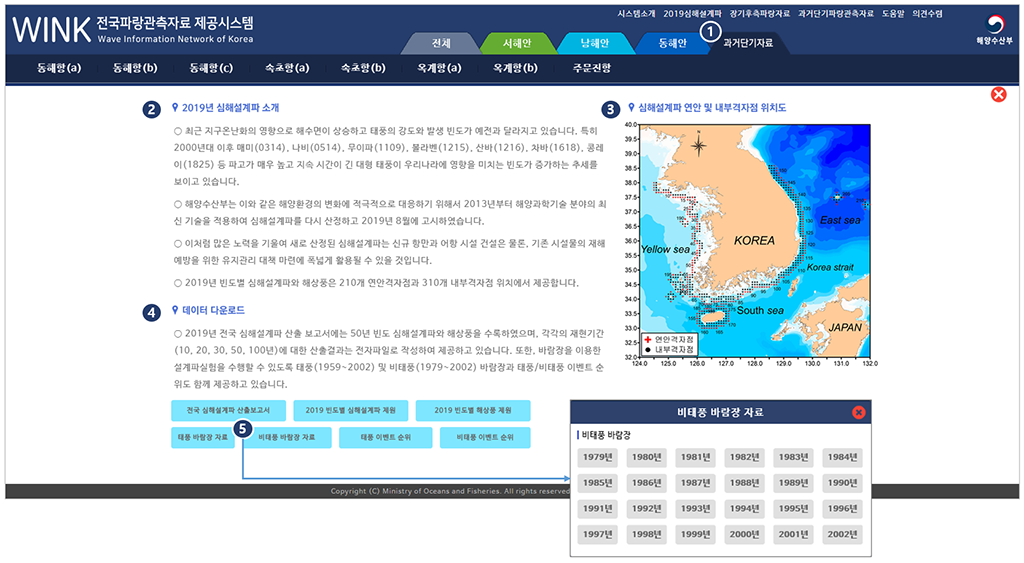

▣ 심해설계파

상단메뉴의 ‘2019심해설계파’를 마우스로 선택하여 정보를 확인할 수 있습니다. ① 2019 심해설계파 기능을 활성화 시킵니다. ② 2019년 심해설계파 소개정보를 제공합니다. ③ 심해설계파 연안 및 내부격자점 위치도를 제공하며, 마우스로 클릭을 통해 확대 가능합니다. ④ 전국 심해설계파 산출보고서, 2019 빈도별 심해설계파 제원, 2019 빈도별 해상풍 제원, 태풍바람장 자료, 비태풍 바람장 자료, 태풍 이벤트 순위, 비태풍 이벤트 순위 데이트에 대한 다운로드 기능을 제공합니다. ⑤ 비태풍 바람장 자료는 1년 단위로 구분해 다운로드를 제공합니다.

▣ 장기 후측파랑 자료

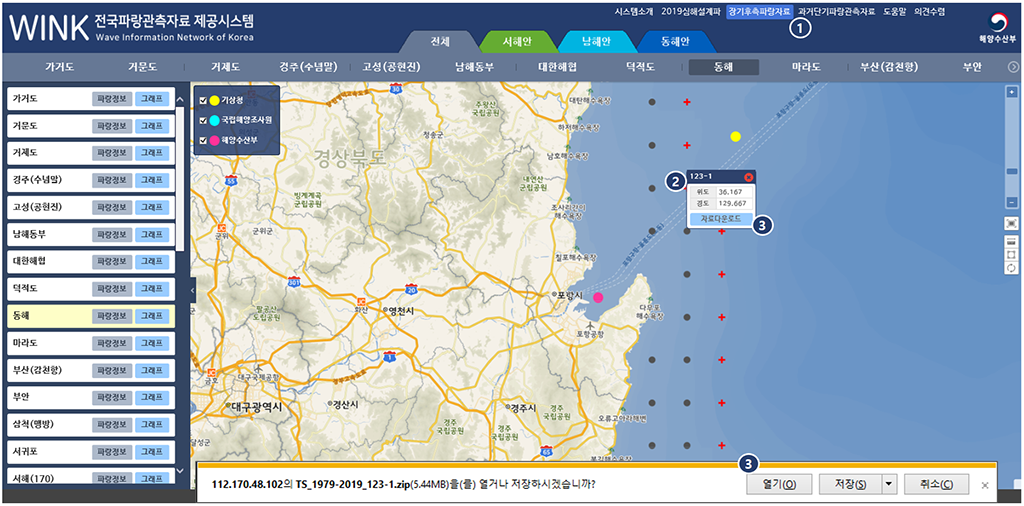

상단메뉴의 ‘장기 후측파랑 자료’를 마우스로 선택하면 격자점을 확인할 수 있습니다. ① 장기 후측파랑 자료의 격자점을 화면에 활성화 시킵니다. ② 지점을 마우스로 선택하면 위치정보(위도, 경도) 확인 및 자료를 다운로드 받을 수 있습니다. ③ 자료 다운로드는 지점별 자료를 압축파일(*.zip)로 제공합니다.

▣ 과거 단기 파랑관측 자료

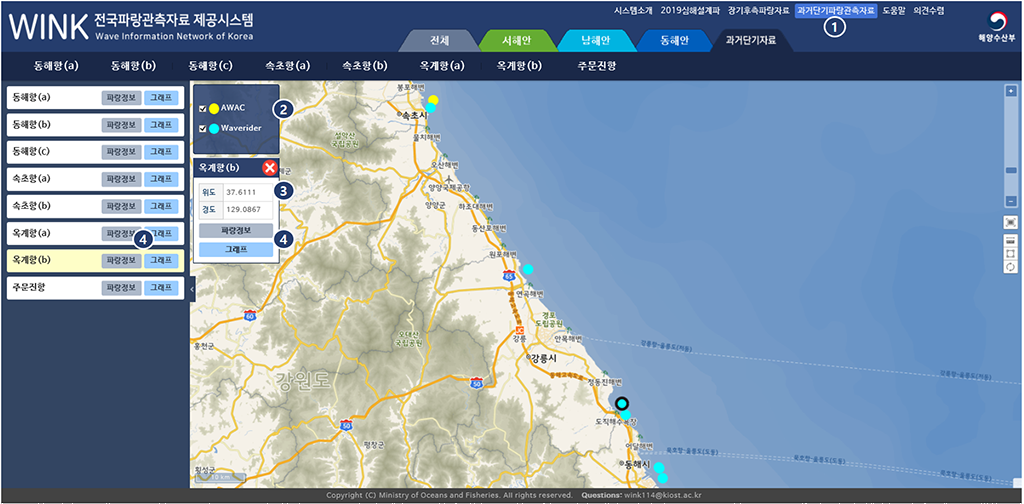

상단메뉴의 ‘과거 단기 파랑관측 자료’를 마우스로 선택하여 정보를 확인할 수 있습니다. ① 과거 단기 파랑관측 자료 기능을 활성화 시킵니다. ② 관측장비의 종류로 범례를 구성하고 있습니다. ③ 지점을 마우스로 선택하면 지점정보를 확인할 수 있는 팝업창이 활성화 됩니다. ④ 파랑정보 및 그래프를 선택하여 정보를 확인할 수 있습니다.
